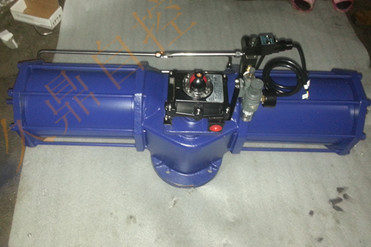

产品名称：拨叉式气动阀门执行器AW系列 |
拨叉式气动阀门执行器AW系列适用与90°回转（1/4转）的阀门。如球阀、碟阀、 旋塞阀等。
本产品设计制造采用JIS标准，与阀门俩界部采用国际标准ISO5211。
本公司驱动装置批量生产、性能优良、质量稳定。配备多种操作附件，配置和路。 可广泛用于各种、装置及生产管线远距离操作、控制阀门
本公司驱动装置批量生产、性能优良、质量稳定。配备多种操作附件，配置和路。 可广泛用于各种、装置及生产管线远距离操作、控制阀门
拨叉式气动阀门执行器AW系列标准参数：
|
基本设计
|
气动双气缸双活塞拔叉式传动 机构；
型号AWxx=双作用式； 型号AWxxS=单作用式（弹簧复位）。 |
|
回转角度
|
双作用式=90°；
单作用式=90°； 从两端可调节角度-5O°+5O°。 |
|
工作环境温度
|
-20°C—90°C。
|
|
气源压力
|
0.4－0.7Mpa（最大1.0Mpa ）。
|
拨叉式气动阀门执行器AW系列零部件配表:
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
|
1
|
箱体
|
1
|
11
|
销轴
|
1
|
21
|
弹性挡圈
|
1
|
31
|
锁紧螺母
|
2
|
|
2
|
拔叉
|
1
|
12
|
滚套
|
2
|
22
|
减磨垫圈
|
1
|
32
|
平垫圈
|
2
|
|
3
|
转轴
|
1
|
13
|
弹性挡圈
|
2
|
23
|
O型圈
|
1
|
33
|
O型圈
|
2
|
|
4
|
隔板
|
2
|
14
|
无油轴承
|
2
|
24
|
O型圈
|
1
|
34
|
调节螺钉
|
2
|
|
5
|
活塞
|
2
|
15
|
O型圈
|
2
|
25
|
减磨垫圈
|
1
|
35
|
螺母
|
8
|
|
6
|
缸体
|
2/3
|
16
|
导向环
|
2
|
26
|
弹性挡圈
|
1
|
36
|
弹性垫圈
|
8
|
|
7
|
缸盖
|
2
|
17
|
O型圈
|
2
|
27
|
平键
|
1
|
37
|
平垫圈
|
8
|
|
8
|
活塞杆
|
1
|
18
|
O型圈
|
2
|
28
|
O型圈
|
2
|
38
|
双头螺栓
|
8,
|
|
9
|
弹簧
|
1/2/4
|
19
|
O型圈
|
2
|
29
|
定位销
|
2
|
39
|
|
|
|
10
|
弹簧缸
|
1
|
20
|
锁紧螺母
|
2
|
30
|
紧定螺钉
|
1
|
40
|
|
|
注:双作用式没有9、10项
|
型号规格
|
气源压力（ Mpa ）
|
||||
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
|
|
AW13
|
515
|
620
|
770
|
930
|
1080
|
|
AW17
|
950
|
1270
|
1590
|
1910
|
2230
|
|
AW20
|
2150
|
2870
|
3580
|
4300
|
5020
|
|
AW25
|
3360
|
4480
|
5600
|
6720
|
7850
|
|
Aw28
|
5150
|
6860
|
8580
|
10300
|
12020
|
|
AW35
|
10120
|
13500
|
16870
|
20250
|
23620
|
|
AW40
|
13220
|
17630
|
22040
|
26450
|
30860
|
|
AW50
|
22460
|
29950
|
37440
|
44930
|
52420
|
|
AW60
|
47300
|
63070
|
78840
|
94610
|
110380
|
拨叉式气动阀门执行器AW系列双作用式外形尺寸：
|
型号
|
L
|
H
|
m1
|
EC
|
ED
|
F
|
Ed
|
I
|
EF
|
P
|
b
|
t
|
J
|
g
|
|
AW13
|
640
|
201
|
266
|
9100
|
9132
|
4-M16
|
42
|
37
|
80
|
4
|
12
|
3.5
|
35
|
1/4"
|
|
AW17
|
827
|
270
|
348
|
160
|
190
|
8-M16
|
50
|
60
|
120
|
4
|
14
|
3.5
|
66
|
3/8"
|
|
AW20
|
1162
|
350
|
425
|
200
|
232
|
8-M16
|
64
|
74
|
140
|
4
|
18
|
4
|
78
|
1/2"
|
|
Aw28
|
1380
|
460
|
527
|
280
|
318
|
8-M20
|
85
|
100
|
220
|
4
|
25
|
5
|
84
|
1/2"
|
|
AW35
Aw40 |
1860
|
545
|
440
|
300
|
350
|
8-M24
|
105
|
100
|
220
|
10
|
28X2
|
6.4
|
--
|
1/2"
|
拨叉式气动阀门执行器AW系列双作用式输出扭矩 单位 N.m
