产品展示
 |

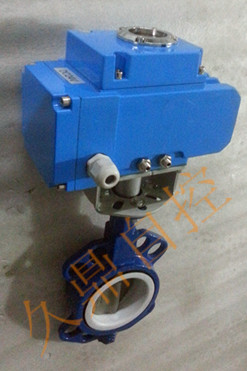

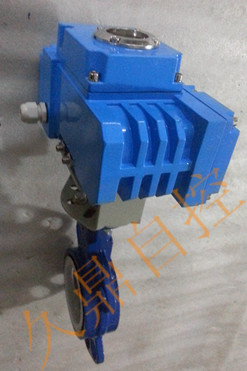

产品名称：电动四氟密封对夹蝶阀 |
D971F电动衬氟蝶阀采用氟塑料衬里技术，与液体接触的过流部件全部为氟塑料，适用在 -50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。
技术参数和性能
|
JDA系列电动执行机构技术参数
|
阀 体 参 数
|
||
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN50～400mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.0、1.6MPa
|
|
任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
碳素钢、不锈钢、衬F46
|
|
动作范围
|
0～90°±5°
|
阀体材质
|
碳素钢、不锈钢
|
|
动作时间
|
15秒/30秒/60秒
|
阀板材质
|
304/316/316L不锈钢 、衬F46，F4
|
|
环境温度
|
-30°～60°
|
阀座密封
|
F46、F2、PP
|
|
手动操作
|
附带手柄操作
|
结构形式
|
中线型、无销型
|
|
限 位
|
电气、机械二重限位
|
温度
|
-50℃～150℃
|
|
防护等级
|
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
|
适用介质
|
各种有机酸、强酸、强氧化剂
|
|
输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特点
|
耐腐蚀、维修方便、流量大、流阻小
|
外形尺寸
|
公称通径DN |
A |
B |
C |
D |
E |
额定功率 |
额定电流 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
|
40 |
155 |
349 |
57 |
104 |
32 |
15W |
0.2A |
|
50 |
155 |
353 |
62 |
104 |
43 |
15W |
0.2A |
|
65 |
155 |
362 |
70 |
104 |
46 |
15W |
0.2A |
|
80 |
208 |
368 |
89 |
115 |
46 |
25W |
0.5A |
|
100 |
208 |
392 |
106 |
115 |
52 |
25W |
0.5A |
|
125 |
208 |
407 |
120 |
115 |
56 |
25W |
0.5A |
|
150 |
256 |
446 |
132 |
127 |
56 |
50W |
0.8A |
|
200 |
256 |
489 |
164 |
127 |
60 |
90W |
1.0A |
|
250 |
256 |
514 |
200 |
127 |
68 |
120W |
1.2A |
|
300 |
288 |
568 |
238 |
164 |
78 |
120W |
1.2A |
|
350 |
288 |
629 |
280 |
164 |
78 |
150W |
1.2A |
|
400 |
288 |
662 |
302 |
164 |
102 |
150W |
1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型：温度、压力、种类、浓度
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
