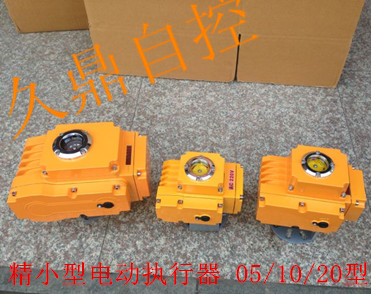

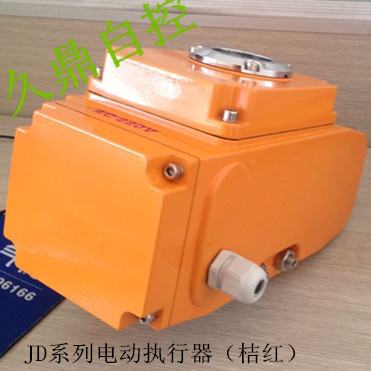

JD系列精小型电动执行器(桔红色)

产品名称:JD系列精小型电动执行器(桔红色)

收藏此页

打印此页

0577-67327801  67327800

E-mail Us

发送询盘

    点击这里给我发消息

JD系列精小型电动执行器 概述

JD精小型电动执行器是回转型电子阀门驱动装置,可以通过外接电源的切换或外部输入信号、实现开、关和中间位置的控制。由于本体材质采用了铝合金压铸件,实现了小型、轻量、高性能、高输出、功率的电动驱动装置。特征 ·小型、轻量、紧凑。 ·使用简便,且可以在狭窄的地方使用。 ·与阀门的连接、保养、检查简单、结实坚牢、可高枕无忧。

JD系列精小型电动执行器 注意事项

·手动操作:需切断电源后进行手动操作 可使用附带的曲柄式手柄作手动操作

·保护功能万一陷入了负荷状态,为了防止电机过热烧损,在电机设置了过热保护器。

·因为是非防爆产品,所以安装时避开危险气体的环境

请预留接线,手动操作等维修用空间

室外安装注意避免雨水,阳光直射等问题,需要安装保护全体的盖子。

JD系列精小型电动执行器规格特性

机型特征 JDA-05 JDA-10.15 JDA-20.40.60 JDA-100.200
电源 ACl10/220/380V50/60Hz ACl10/220/380V50/60Hz ACl10/220/380V50/60Hz ACl10/220/380V50/60Hz
出力轴的力矩 JDA-Z2kgfm JDA-054kgfm JDA-10.1OKgfm JDA-20 20Kgfm JDA-40 40Kgfm JDA-60, 60Kgfm JDA-100 100Kgfm JDA-200 200Kgfm
动作范围 0~90° 0~90° 0~90° 0~90°
动作时间 JDA-Z4秒 JDA-0515秒 30秒/50HZ JDA-20 30秒 JDA-40 30秒 JDA-60,100, 30秒/50HZ JDA-200.60秒/60HZ
保护设置 过热保护器内藏 过热保护器内藏 过热保护器内藏 过热保护器内藏
周围温度 -25℃~55℃ -25℃~55℃ -25℃~55℃ -25℃~55℃
额定电流 0.75A/100V O.4A/200V O.6A/100V O.3A-200V JDA-20 1A/100V 0.45A/200V JDA-40 2A/100V 0.9A/200VJDA-60 2A/100V 0.9A/200V  JDA-100、200 3.5A/100V 1.7A/200V
绝缘电阻 100MΩ/500VDC 100MΩ/500VDC 100MΩ/500VDC 100MΩ/500VDC
耐压值 1500VAC1分钟 1500VAC1分钟 1500VAC1分钟 1500VAC1分钟
手动操作 附曲柄式手柄 附曲柄式手柄 附曲柄式手柄 附曲柄式手柄
挡块 机械式限位开关式 机械式限位开关式 机械式限位开关式 机械式限位开关式
防水性 相当于IP-66 相当于IP-66 相当于IP-66 相当于IP-66
安装方向 360°全方向 360°全方向 360°全方向 360°全方向
位置测量 开闭极根开关 开闭极根开关 开闭极根开关 开闭极根开关
驱动电机 8W/E种 20W/E种 JDA-2030W/E种 JDA-4090W/E种 JDA-6090W,-E种 JDA-100100W/E种 JDA-200
本体材质 铸铝合金ADCl2 铸铝合金ADCl2 铸铝合金ADCl2 铸铝合金ADCl2
喷漆 颜色N.6 银白色 银白色 银白色
重量 2.5Kg 4.5Kg JDA-209Kg JDA-409.5Kg JDA-6020Kg JDA-10021Kg JDA-20022Kg
配线接口 PFl/2x1 PFl/2x1 PFl/2x1 PFl/2x1
附塑料线锁 附塑料线锁 附塑料线锁 附塑料线锁
